本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油发动机火力发直流无刷电发电装置变开关箱的用处： 1、合适的分派用电量。 2、有利对电线的启闭的操作。 3、有较高的安全性高加固等级分类，能更直观的凸显电线的导通的情况。

项目名称：656KW柴油车发电站汽轮柴油柴油机发电机单机配电箱主要元件明细清单
配电盘箱其主要开关元件汇总表
数字序号	分类	标准型号标准	机构	总量	批发厂家
1	塑壳短路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电站超临界锅炉的控制器接线图	HGM6110	只	1	众智
3	风能发直流电机带速掌控器	C2002	只	1	孚创
4	直流电电压模快	DC24V	只	1	众智
5	中大型之间汽车继电器设备	HH54P    DC24V	只	2	正泰
6	中大型之间继家电	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	融断器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅料		台	2	国优

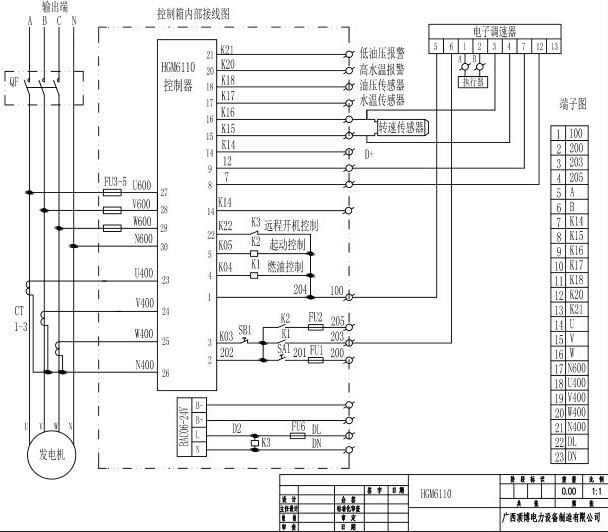

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.liufusheng.cn）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
